Бюро показывает клиенту планировку в реальном масштабе 1:1 — ещё до стройки и ремонта

Планировка, по которой можно ходить

ZYRO Architects — архитектурное бюро в Баку. К формату «планировка в натуральную величину» команда шла давно: чертёж и 3D-визуализация показывают, как пространство выглядит, но не дают почувствовать его объём. Сколько на самом деле метров в гостиной, разойдутся ли два человека на кухне, не окажется ли спальня теснее, чем на красивом рендере, — на эти вопросы лист бумаги и экран не отвечают. Чаще всего планировку проверяют уже на стройке, когда менять что-то поздно и дорого.

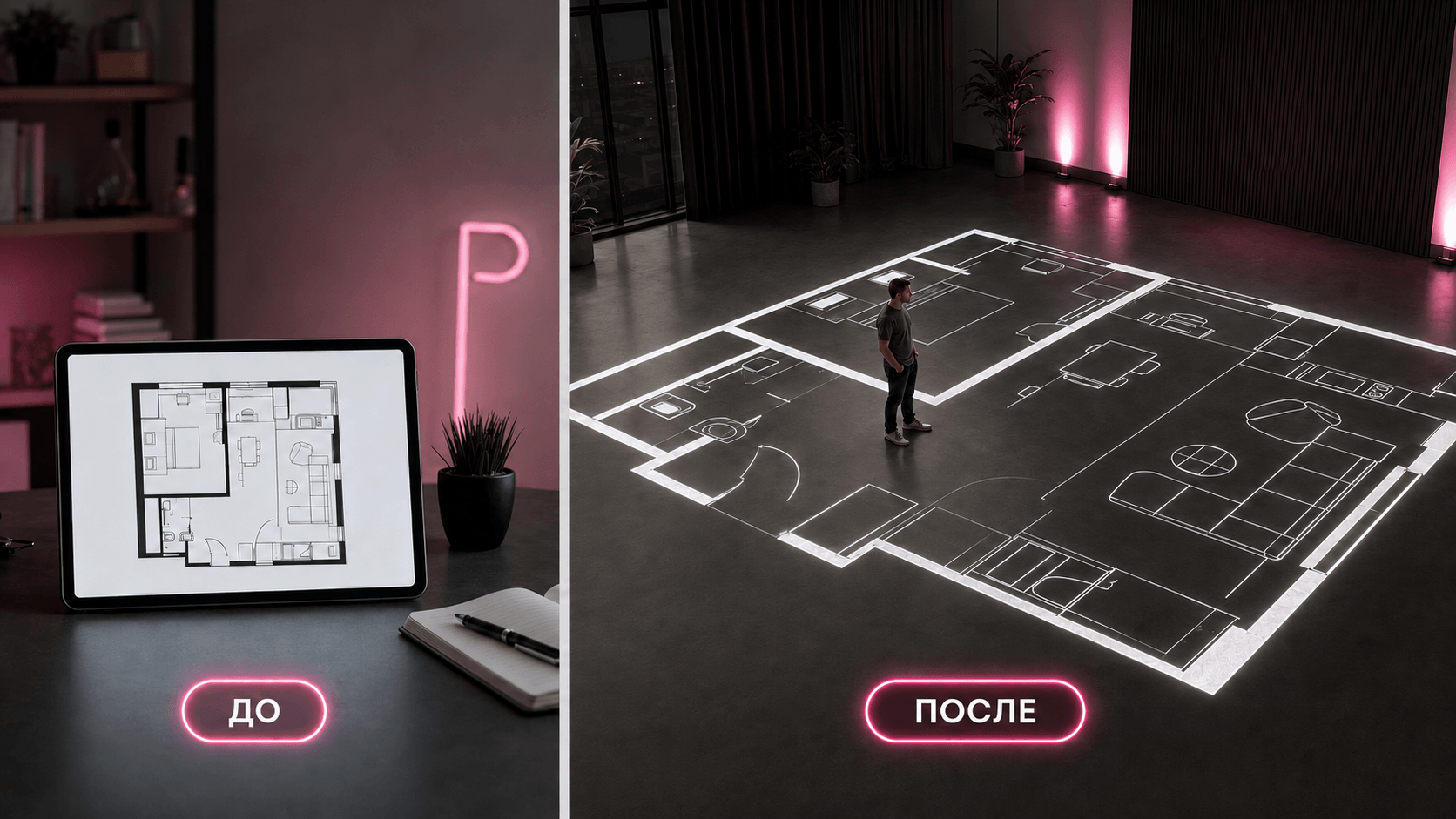

Шоурум планировок 1:1 закрывает этот разрыв. Проекторы под потолком разворачивают план квартиры или дома прямо на полу в реальном размере. Человек заходит внутрь, идёт по «комнатам», прикидывает, как встанет мебель, где будет тесно, а где останется воздух. Можно расставить муляжи мебели и растений и буквально пройтись по будущему жилью до того, как куплены материалы и начаты работы. То, что на чертеже было абстракцией, превращается в пространство, в котором клиент стоит сам.

Что такое проекция планировки 1:1 на пол

Проекция планировки 1:1 — это технология, при которой план квартиры или дома выводится проекторами на пол помещения в натуральную, реальную величину, без уменьшения масштаба. Человек заходит внутрь плана, проходит по «комнатам» ногами и оценивает настоящие габариты: ширину проходов, расстояние между мебелью, реальный метраж каждого помещения — ещё до начала стройки или ремонта. В отличие от чертежа и 3D-рендера, которые показывают, как пространство выглядит, проекция 1:1 даёт физически почувствовать его объём.

Что поставили в бюро

Под шоурум выделили помещение 8 × 4 метра. Чтобы покрыть весь пол единым чётким изображением, поставили четыре короткофокусных проектора и свели их в одну картинку. За стык отвечает бесшовная сшивка проекторов (edge blending): на границах кадры накладываются и плавно гасятся, поэтому переходов между проекторами не видно, а масштаб остаётся честным 1:1 по всей площади.

Четыре проектора решают и вторую задачу — тени. Когда человек ходит по проекции, он неизбежно перекрывает свет от одного из проекторов. Но они светят с разных точек, и там, где один луч перекрыт телом, изображение добивают остальные. За счёт этого тени почти исчезают: картинка под ногами и за спиной остаётся целой, и ощущение реального пространства не рвётся.

Управляет всем медиасервер с POGUMAX Designer: в нём задают раскладку проекторов и контент, который выводится на пол. А за геометрию и калибровку отвечает та самая бесшовная сшивка — она сводит четыре кадра в одно ровное изображение.

Под чертежи бюро добавили поддержку .pdf

У архитектурного бюро рабочий материал — чертежи, и удобнее всего им работать в формате .pdf. Раньше такой необходимости в POGUMAX Designer не возникало, поэтому открытие .pdf-файлов мы добавили специально под этот проект. Теперь команда ZYRO готовит план в привычном виде и выводит его на пол напрямую — без конвертаций и переупаковки проекта под чужие требования.

Запустили удалённо, за ≈ 14 дней

Выезд монтажной команды нужен не всегда. В этом проекте обошлись без него: настройку вели удалённо, в режиме онлайн шеф-монтажа. Мы вели команду заказчика по шагам, а сам монтаж и запуск ZYRO Architects сделали своими руками — под нашим сопровождением на связи.

• Подготовка помещения и подвес проекторовКоманда бюро разместила четыре проектора по схеме, которую мы согласовали заранее.
• Калибровка и сшивкаНастроили геометрию и edge blending, чтобы проекция легла единым полотном без видимых стыков. О принципе — в материале о монтаже нескольких проекторов в одном помещении.
• Загрузка чертежей и обучениеПоказали, как готовить .pdf-планы в POGUMAX Designer и выводить их на пол, чтобы бюро работало самостоятельно.

Весь запуск занял около двух недель. Удалённый формат снял главные расходы и риски, которые обычно тянет за собой командировка: бюро получило рабочий шоурум, не дожидаясь приезда монтажников из другой страны. Дальше команда ведёт показы клиентам сама — без нашего участия в каждом сеансе.

Что это дало бюро и его клиентам

После запуска ZYRO Architects показывает планировки прямо на полу в натуральную величину. Клиент не разбирается в чертеже и не достраивает картинку по рендеру — он входит в проекцию и сам видит, где тесно, а где просторно, как пройдёт мебель и сколько на самом деле места в каждой комнате.

Зачем это вам?

Логика простая: чем раньше клиент почувствовал реальный размер, тем меньше переделок всплывёт потом. Решения по планировке принимаются на этапе, где их ещё легко поменять, а не на стройплощадке. Бюро тратит меньше времени на согласования и правки; клиент быстрее принимает проект, в котором уверен; а сам показ в натуральную величину становится аргументом, которого нет у конкурентов с обычными рендерами. Поэтому формат 1:1 одинаково выгоден обеим сторонам — и тем, кто проектирует, и тем, для кого проектируют.

Какие ошибки планировки видно только в натуральную величину

На чертеже и рендере метраж — это цифры и пропорции, которые мозг не всегда переводит в реальное ощущение пространства. Когда план лежит на полу в масштабе 1:1, ошибки, которые обычно всплывают уже на стройке, становятся очевидны сразу:

• Тесные проходы. Коридор или зона у кухни, которые на плане выглядели нормально, оказываются узкими, когда по ним проходишь сам.
• Реальные расстояния между мебелью. Видно, разойдутся ли два человека, открывается ли дверца шкафа, хватает ли места у обеденного стола.
• Комната меньше, чем казалось. Помещение, просторное на красивом рендере, в натуральную величину может ощущаться заметно теснее.
• Неудачная расстановка. Муляжи мебели на проекции сразу показывают, где зона перегружена, а где остаётся «мёртвое» пространство.
• Разрыв между цифрами и ощущением. «18 метров» на бумаге и 18 метров под ногами воспринимаются по-разному — и решение проще принять, стоя внутри.

Чем раньше клиент почувствовал реальный размер, тем меньше переделок всплывёт на стройплощадке, где менять что-то уже дорого. В этом и смысл формата 1:1: решения по планировке принимаются на этапе, где их ещё легко поменять.

Проекция 1:1 vs 3D-визуализация vs VR-тур

Все три формата помогают показать будущее жильё, но решают разные задачи. Рендер и VR отвечают на вопрос «как это выглядит», проекция 1:1 — на вопрос «сколько здесь на самом деле места».

Форматы не исключают друг друга: рендер и VR показывают эстетику, а проекция 1:1 закрывает то, что они дать не могут, — телесное ощущение реальных размеров. Поэтому в продаже и согласовании планировки они хорошо дополняют друг друга.

Кто внедрял

POGUMAX — российский производитель проекционных решений. Мы делаем не только шоурумы планировок: за плечами проекты для застройщиков, музеев, школ и детских садов, ресторанов и event-площадок. Собственное ПО POGUMAX Designer внесено в реестр отечественного программного обеспечения. Каждый проект сопровождаем гарантией и обучаем команду заказчика работать с системой самостоятельно. Другие наши работы — в разделе кейсов.
